KITAMURA 4XT 5-Achsen-Bearbeitungszentrum
Axon Services GmbH
Wangener Straße 96
D–73614 Schorndorf-Oberberken
Hotline: 0049 (0)7181 9927-200
info@axon-mcs.de
Hauptmerkmale
Wenn Sie komplexe Werkstücke bearbeiten wollen und dabei von den Vorzügen der 5-Achs-Bearbeitungstechnik profitieren möchten, dann ist das Mycenter 4XT das Bearbeitungszentrum Ihrer Wahl.
Die 4+ 1 Bearbeitung (4-Achs-Simuttanbearbeitung + 1-Achst-Positionierung) ermöglicht qualitativ hochwertige 5-Seitenbearbeitung zu einem erschwinglichen Preis.
Das Mycenter 4XT besitzt die herausragenden Kitamura Design-Eigenschaften mit den zusätzlichen Vorzügen eines eingebautem 4./5. Achse als Dreh-Schwenktisch. Diese Tischkonstruktion sorgt für die Stabilität und Steifigkeit, die für komplexe Mehrseiten- und Mehrachsbearbeitung notwendig ist.
| Planscheibe | ø 400 mm |
| Gesamte Tischbreite x -länge | 365 x 600 mm |
| Maximum Work Size (Dia. × H) | Ø 600 mm × 300 mm |
| Maximaler Arbeitsraum | 200 kg / 0~45° bzw. 100 kg / 0~90° |
| Verfahrweg X-Achse | 800 mm |
| Verfahrweg Y-Achse | 610 mm |
| Verfahrweg Z-Achse | 510 mm |
| Verfahrweg A-Achse | – 42 ~ +120° |
| Verfahrweg C-Achse | 610 mm |
| Abstand Spindelnase – Tisch | 42 – 552,95 mm |
| Spindelkonus | CAT/ NST. No. 40 |
| Drehzahl | 20 ~ 15.000 min-1 |
| Antriebsverfahren | Riemen |
| Spindelmotor | 26 kW AC / 30 min bzw. 22 kW AC / Cont. |
| Drehmoment | 132,4 Nm / 30 min |
| Eilgänge X, Y, Z | 36.000 mm/Min. |
| Max. Vorschub | 0 ~ 10.000 mm/min |
| Eilgang A | 4.800 mm/Min |
| Eilgang C | 8.000 mm/Min. |
| Vorschubgeschwindigkeit | 0 ~ 10.000 mm/min |
| Anzahl der Werkzeugplätze | 30 Werkzeuge |
| Werkzeug Vorwahl | Memory Random |
| Max. Werkzeug (Bei freien nachbarplätzen) | Ø 74 mm (Ø 150 mm) |
| Max. Werkzeuglänge | 300 mm |
| Max. Werkzeuggewicht | 8 kg |
| Werkzeugwechselzeit | 2,0 sec |
| Span zu Span | 5,0 sec |

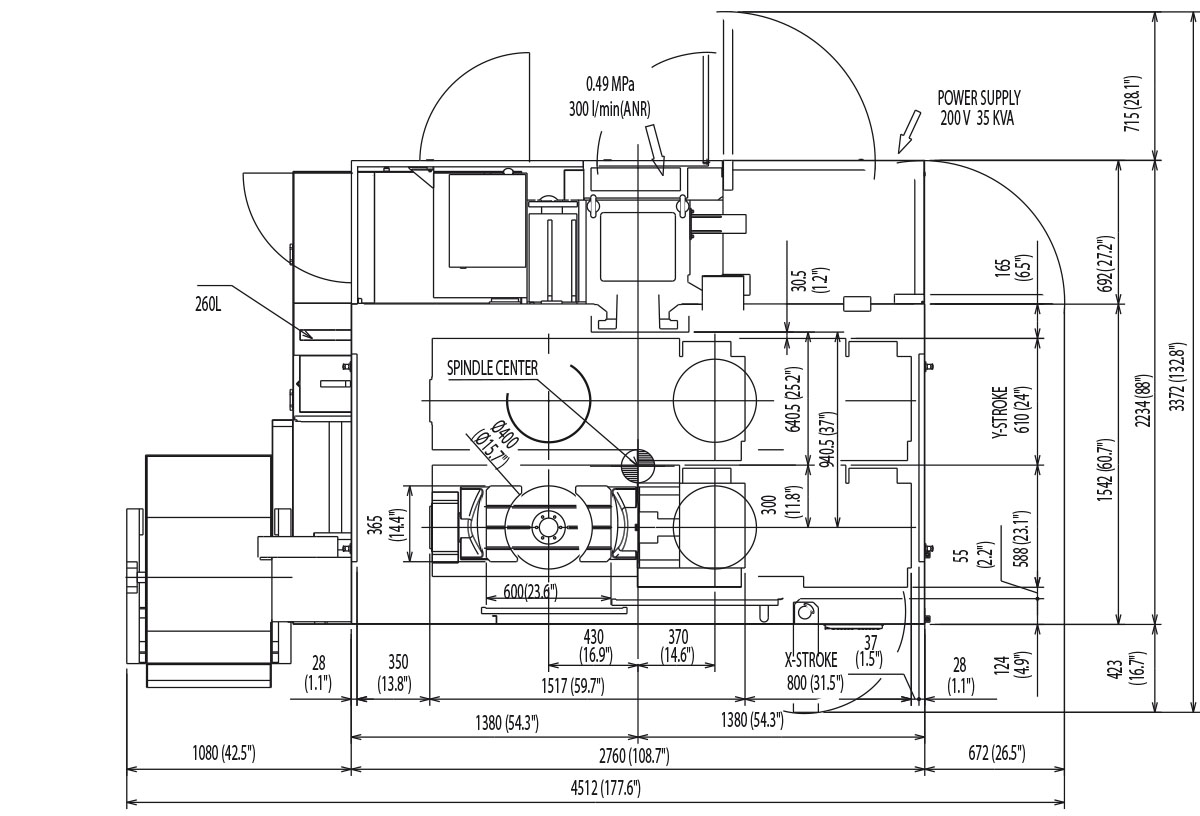

| Platzbedarf (L x B) | 3.880 × 2.234 mm |
| Maschinenhöhe | 3.028 mm |
| Nettogewicht Maschine | 7.800 kg |
Kitamura Steuerung
Die Modelle, 4 XT und 4 XD sind mit der hochflexiblen neuen Kitamura Steuerung ausgestattet. Durch Stabilität und Leistungsfähigkeit vereint diese Steuerung Hochpräszision und höchste Effizienz mit dem Ziel höchste Produktivität für unsere Kunden zu liefern. Die Arumatik ist ausgestattet, mit einem grossen Programmspeicher, eine USB Schnittstelle und einer Netzwerkarte für schnellen Datentransfer. Viele weitere Funktionen erhöhen Ihren Komfort bei der täglichen Arbeit und liefern die richtigen, effizienten Antworten auf die täglichen Herausforderungen bei der Bearbeitung von Werkstücken.
Technische Details
Multifunktionale Bearbeitung

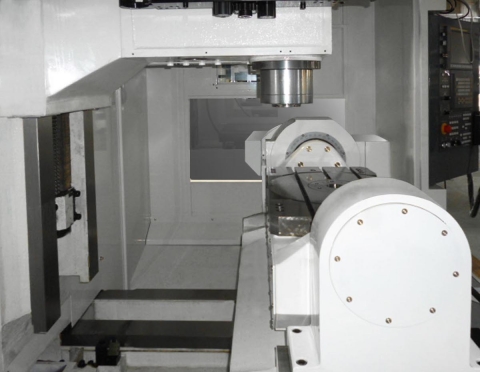

Der ausgedehnte Arbeitsbereich des Mycenter 4XT bietet multifunktionale Bearbeitung mit großer Kapazität und ein Verfahrbereich von 800 × 610 × 510 mm. Der integrierte, schwenkbare Rundtisch mit 400 mm Durchmesser hat eine Tragfähigkeit von 200 kg im Neigungsbereich von 0~45° und bis zu 100 kg im Neigungsbereich von 0~90°.
Der 600 × 300 mm große Tischbereich kann voll ausgenutzt werden, wenn die 5. Achse für die Bearbeitung von größeren Werkstücken still steht.
Die durch die 5. Achse zusätzlich gewonnene Kapazität verkürzt die Zykluszeiten drastisch, indem sie die manuelle Positionierung eliminiert und die Werkzeugwechsel beschränkt. Die Genauigkeit wird durch schnelleres Zerspanen und weniger Rüstzeiten erhöht, und bietet dadurch optimale, uneingeschränkte Bearbeitungsflexibilität.
Effizienz
Kitamura hat das Mycenter 4XT mit dem Ziel gebaut, die Effizienz zu steigern, die Werkzeugstandzeit zu verlängern, die Bearbeitungszeiten zu verkürzen und die Oberflächen zu verbessern.
Mehrachsbearbeitung
Leidenschaft und Liebe zum Detail optimieren die Bedienerfreundlichkeit und bieten die nötige Vielfalt, um den Ansprüchen heutiger Mehrachsbearbeitung gerecht zu werden. Gebaut um seine überlegene Bearbeitungsleistung zu demonstrieren, ist das Mycenter 4XT mit einer Hochleistungs-, Hochgeschwindigkeitsspindel mit 15,000 rpm #40 Konus ausgestattet, die die erforderliche Drehzahlen aufbringt, welche für die hochgenaue Bearbeitung von Werkstücken benötigt wird.Der 26 kW drehmomentstarke Spindelmotor bringt die Kraft und die Leistung auf, um härtere Materialien mit Leichtigkeit zu bearbeiten. Das Big-Plus -Spindeldesign mit Plananlage sorgt für optimale Stabilität und Steifigkeit selbst unter extremsten Zerspanungsbedingungen. Die Hybridkugellager der Spindel (bestehend aus Stahllaufring und Keramikwälzkörper) in Verbindung mit einer standardmäßigen Spindelöl-Kühleinheit eliminieren die „genauigkeitsraubende“ Wärmeausdehnung.
