KITAMURA MY 4G 5-Achsen-Bearbeitungszentrum
Axon Services GmbH
Wangener Straße 96
D–73614 Schorndorf-Oberberken
Hotline: 0049 (0)7181 9927-200
info@axon-mcs.de
Hauptmerkmale
Das Mytrunnion 4G 5 Achsenbearbeiungszentrum ist speziell für Hersteller und Teilefertiger konstruiert worden, die ein Höchstmass an Flexibilität brauchen und die Maschinen sämtliche Arten von Materialien und Konturen perfekt bearbeiten müssen.
Garantiert höchste Verarbeitungsqualität von Kitamura und enormes know how sind in dieses 5-Achsen Bearbeitungszentrum der Extraklasse eingeflossen. Dadurch kann wie gewohnt höchste Präzision und Stabilität garantiert werden.
Ultra hohe Genauigkeiten von ± 0,002 mm und eine Wiederholgenauigkeit von ± 0,001 mm werden garantiert. Hochwertigste Komponenten und leistungsstarke Einbauteile wie direkte Wegmessung an allen Achsen machen diese 5-Achsen Maschine zur ersten Wahl ihrer Klasse.
| Tischgröße | ø 400 mm (ø 550 mm Opt.) |
| T-Nuten (Breite × Anzahl) | 12 mm x 8 |
| Tisch Inkrement | 4. & 5. Achse 0,0001 Grad |
| Maximale Tischbeladung | 200 kg |
| Maximaler Werkstückdurchmesser | ø 550 mm |
| Maximaler Werkstückhöhe | 400 mm |
| Verfahrweg X-Achse | 610 mm |
| Verfahrweg Y-Achse | 610 mm |
| Verfahrweg Z-Achse | 500 mm |
| Verfahrweg A-Achse | 150 Grad (-120 bis 30) |
| Verfahrweg C-Achse | 0 bis 360 Grad vollwertige 5. Achse |
| Abstand von der Tischoberfläche zur Spindelnase (A=0) | 150 bis 650 mm |
| Spindelkonus | #40 NST (HSK-A63 Option) |
| Drehzahl | 40 bis 15.000 U/Min. |
| Antriebsverfahren | Direkt angetrieben |
| Spindelmotor | 15 kW (20 PS) AC/10 Min. / 7,5 kW (10 PS) AC |
| Eilgänge X, Y | 50 m/Min. |
| Eilgang Z | 25 m/Min. | 24.000 mm/min |
| Eilgang A, C | 18.000 Grad/Min. (50 U/Min.) |
| Vorschubgeschwindigkeit | 24 m/Min. |
| Anzahl der Werkzeugplätze | 50 Werkzeuge |
| Werkzeug Vorwahl | Chaotische Ablage oder Fixplatzcodiert |
| Werkzeugaufnahme | CT (BT) 40 (HSK-A63 Option) |
| Max. Werkzeuggröße | ø 75 / ø 150mm |
| Max. Werkzeuglänge | 300 mm |
| Max. Werkzeuggewicht | 10 kg |
| Werkzeugwechselzeit | – |
| Werkzeug zu Werkzeug | 5,9 sec |
| Span zu Span | mind. 9,4 sec |
| Leistungsaufnahme | 45 kVA, 200 V AC, 3 Phasen |
| Luftbedarf | 0,5 Mpa, 350 L/Min. |

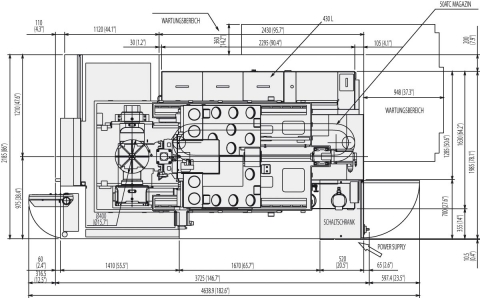

| Platzbedarf (L x B) | 3.725 × 2.196 mm |
| Maschinenhöhe | 2.876,3 mm |
| Tischhöhe | 750 mm |
| Nettogewicht Maschine | 9.000 kg |
Arumatik-Mi-Steuerung
Die Arumatik-Mi-Steuerung ist so leistungsstark wie benutzerfreundlich.Durch die Verwendung von einzigartigen Funktionen wie Bildschirmen für die visuelle Arbeitseinstellung, Wartungssupport und eine Videoanleitung auf dem 19-Zoll- LCD wurde die Arumatik-Mi-Steuerung entwickelt, um Betreiberpotenzial und -leistung zu optimieren.
Erweiterte Funktionen und Ultra-Hochgeschwindigkeits-CNC-Technologie für eine reibungslosere und schnellere Bearbeitung von komplexen Werkstücken, dank der Leistung der High Precision Contour Steuerung mit einer Vorschau-Technik für 1680-Blöcke und Verarbeitungsgeschwindigkeiten von 2800/Blöcken pro Sekunde.
Ausgelegt für die Bearbeitung einer Vielzahl von Anwendungen in der maschinellen Bearbeitung, von stark gemischten Chargen, kleinen Auflagen oder Hochvolumen- Produktion, ist die Arumatik-Mi mit einer Vielzahl von Standard-Steuerungsfunktionen ausgerüstet, sie hat 1280 M Speicher,2 GB CF/USB-Daten-Server, 600 benutzerdefinierte Makrovariablen, AMZ-Feed, Koordinatensystemrotation, ein 102 Paar- Werkstückkoordinatensystem, 200 Werkzeugversätze, um nur einige zu nennen.
Weitere Standardfunktionen bedeuten mehr Flexibilität für Sie und die Teile, die Sie produzieren, um dabei zu helfen, Leistungssynergien zu fördern und den gesamten Bearbeitungsprozess zu optimieren.
Technische Details
Hochpräzise Bearbeitung
Entwickelt für die Bearbeitung von hochpräzisen Kleinen- und Mittelgrossen Teilen bietet die Mytrunnion 4G einen maximalen Arbeitsraum von Ø 550mm × 400 mm Höhe und einer maximalen Tischaufladung von 200 kg.
Arumatik-Mi-Steuerung
Die Mytrunnion 4G verrechnet standardmässig alle 5 Achsen, die A-Achse ist als Schwenkachse konstruiert und schwenkt von 30° auf -120°. Die C-Achse als Drehachse dreht stufenlis 360° mit einem minimalen Inkrement von 0,001°. Die Schwenkbrücke garantiert eine maximale Steifigkeit und gibt die Möglichkeit mit der Spindel sehr nahe an das Werkstück zu kommen.Die Arumatik-MI Steuerung ist eine leistungsstarke CNC-Steuerung auf dem höchsten technologischen Entwicklungsstand mit dem Fokus auf einfache Bedienbarkeit und hoher Performance. Diese einzigartige Steuerung bietet dem Bediener viele visuelle Möglichkeiten der Einrichtung und Programmierung und ist zudem noch sehr schnell in der Abarbeitung von komplexen Programmen. Die Möglichkeit die Steuerung individuell an die Bedürfnisse der Bediener anzupassen, machen die Arumatik zu einem unschlagbaren Powerpaket.
Eingebaute Schwenkbrücke
Die Mytrunnion 4G hat eine Schwenkbrücke eingebaut die vom Portal auf beiden Seiten unterstützt wird. Dadurch kann die Schwenkbrücke hohe Kräfte aufnehmen und eine noch höhere Genauigkeit und Steifigkeit wird erreicht.
