Axon HTC 60 LM

Hauptmerkmale Spezifikationen Layout Steuerungen

CNC-Drehmaschinen

mit Linearführungen für Futtergrößen Ø 150 – 315 mm und Y-Achse und Gegenspindel

Optimierte Produktivität zeichnet die neue Kompakt-Drehmaschine Axon HTC 60 LM aus. Der programmierbare Reitstock reduziert die Spannzeit des Werkstücks. Optional lässt sich die Maschine mit einer Gegenspindel ausstatten, die das Bearbeiten der Vorder- und Rückseite des Werkstücks ermöglicht.

Das Y-Achsen-Modell verfügt darüber hinaus über den größten Verfahrweg seiner Klasse und damit über weitere positive Auswirkungen auf die Produktivität. Ein hochstabiles Maschinenbett und großzügig dimensionierte Spindellager sorgen für wirtschaftliche und qualitativ hochwertige Arbeitsergebnisse.

Hauptmerkmale

Hauptantrieb mit starken Antriebsleistungen
Angetriebene Werkzeuge mit 5,5 kW
Großer Hohlspindeldurchmesser

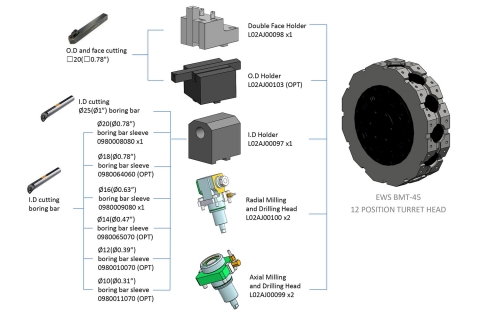

Revolver mit 12 Stationen
Wartungsfreundlich
Frontal entnehmbarer Kühlschmierstofftank
Direkt einsehbarer Füllstand- und Druckanzeigen
Hoher Bedienkomfort
Sehr leichtgängige Arbeitsraumtür
Optimierter Spänefall
Schwenkbares Bedienpult
Hohe Grundausstattung

Arbeitsbereich
	HTC 60 L	HTC 60 LM
Schwingungdurchmesser über Bett (VDI-Revolver)	480 mm	480 mm
Drehdurchmesser max.	300 mm	300 mm
Drehlänge	500 mm	500 mm

Spindel-Daten
	HTC 60 L	HTC 60 LM
Spindelnase	A2-5	A2-5
Dreibackenfutter	Ø 210 mm	Ø 210 mm
Stangendurchlass	45 mm	45 mm
Drehzahlbereich	5000 U/min.	5000 U/min.

Verfahrwege der Achsen
	HTC 60 L	HTC 60 LM
Verfahrweg X-Achse	150+20 mm	150+15 mm
Verfahrweg Z1-Achse	538 mm	538 mm
Verfahrweg Y-Achse	–	–
Eilgangsgeschwindigkeit X-Achse	30 m/min	30 m/min
Eilgangsgeschwindigkeit Z1-Achse	30 m/min	30 m/min
Eilgangsgeschwindigkeit Y-Achse	–	–

Werkzeugrevolver (angetriebene Werkzeuge)
	HTC 60 L	HTC 60 LM
Anzahl der Werkzeugpositionen	12 Stück	12 Stück
Standard Werkzeugabmessungen	20 mm	20 mm
Max. Durchmesser der Bohrstange	32 mm	32 mm
Schaltzeit eine Station	1 Sek.	1 Sek.
Schaltzeit bei 180°	1,9 Sek.	1,9 Sek.
Drehzahlbereich rotierende Werkzeuge	5000 U/min.	5000 U/min.
Motorleistung angeriebene Werkzeuge

Genauigkeit
	HTC 60 L	HTC 60 LM
Positioniergenauigkeit X, Z nach VDI (3441)	0,015/1.000 mm	0,015/1.000 mm
Wiederholgenauigkeit X, Z nach VDI (3441)	0,007/1.000 mm	0,007/1.000 mm

Reitstock
	HTC 60 L	HTC 60 LM
Verfahrweg	450 mm	450 mm
Pinolenhub (hydraulisch)	75 mm	75 mm
Pinolendurchmesser	75 mm	75 mm
Pinolenaufnahme	MK 4	MK 4

Allgemeine Daten
	HTC 60 L	HTC 60 L
Schrägbett	30°	30°
Kühlmitteltank Fasssungsvermögen	98 ltr.	98 ltr.
Kühlmitteldruck	3 bar	3 bar
Kühlmittel-Fördermenge	30 ltr./min	30 ltr./min
Anschlussleistung	20 kVA	25 kVA
Abmessungen LxTxH	1815 x 1530 x 2015 mm	2015 x 1581 x 1752 mm
Gewicht	3.500 kg	3.500 kg

Standardzubehör

RS 232-Schnittstelle
Hydraulik-Hohlspanneinrichtung
3-Backen Kraftspannfutter Marke: Strong
Fussschalter für Spannfutter oder Spannzangensystem
1 Satz weiche Backen
1 Satz harte Backen
Hydraulikaggregat
Wärmetauscher
Arbeitsraumleuchte
Satz Aufstellelemte

Siemens Sinumerik 828 D

Robust: Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit durchdachten Schnittstellen sowie die hohe Schutzart IP 65 machen die SINUMERIK 828 Steuerungen auch in rauer Umgebung zu verlässlichen Partnern.

Wartungsfrei : Dank lüfter- und festplattenlosem Aufbau und NV-RAM-Speichertechnologie ohne Pufferbatterie sind die SINUMERIK 828 Steuerungen völlig wartungsfrei.

Bedienerfreundlich : Dank einer vollwertigen QWERTZ CNC-Tastatur mit Kurzhubtasten und einem hochauflösenden 15,6‘‘ Touch-Display lassen sich die SINUMERIK 828 Steuerungen einfach bedienen. Mit USB- und RJ45-Schnittstellen auf der Bedientafelfront werden CNC-Daten schnell und unkompliziert übertragen.

FANUC 0iTF

Mit Steuerungen für Einstiegsmaschinen bis zu Hochleistungssteuerungen für komplexe Anwendungen bietet Fanuc eines der größten Spektren und zählt mit über 450.000 installierten Systemen zu den populärsten Steuerungen weltweit.

64 Werkzeugkorrekturen
400 Programme verwaltbar
Teileprogramm Speichergröße bis 640m
Grafik-Funktion (Anzeige Werkzeugweg)

Senden Sie mir ein Angebot zur HTC 60 LM

Ihre Axon-Vorteile

Seit 2003 stehen wir als führender Werkzeugmaschinenvertrieb für Transparenz und Vertrauen.
Durch unser außergewöhnliches Maschinenportfolio sind wir jederzeit für die herausfordernden Aufgaben unserer Kunden bereit.

Wir sind verlässlich

Die Axon Services GmbH gehört seit 2003 zu einem der führenden Werkzeugmaschinenvertriebe in Deutschland und ist Ihr persönlicher Ansprechpartner, wenn es um Werkzeugmaschinen geht. Mit weit über 2000 zufriedenen Kunden zählen wir zu den verlässlichsten Partnern im Werkzeugmaschinenvertrieb in Deutschland.

Wir denken in Lösungen

Für jede Aufgabe das passende Produkt mit dem besten Preis-/Leistungsverhältnis. Wir liefern Standardmaschinen für CNC-Drehen und CNC-Fräsen. Unser Portfolio runden wir nach oben ab mit Axon 5-Achsen-Bearbeitungszentren und High-End Kitamura Werkzeugmaschinen. Diese technischen Meisterwerke scheuen keinen Vergleich in Bezug auf Präzision und Stabilität.

Wir und Sie gemeinsam

Von der ausführlichen Beratung bis hin zur erfolgreichen Maschinenaufstellung steht Ihnen ein persönlicher Ansprechpartner zur Seite. Auf Wunsch unterstützen wir Sie mit unserem umfangreichen Produkt-, Finanzierungs- und Dienstleistungsangebot. Bei uns erhalten Sie alles aus einer Hand und immer persönlich.
